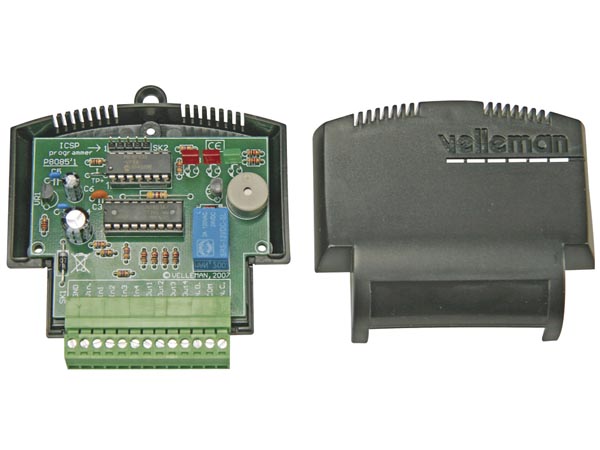

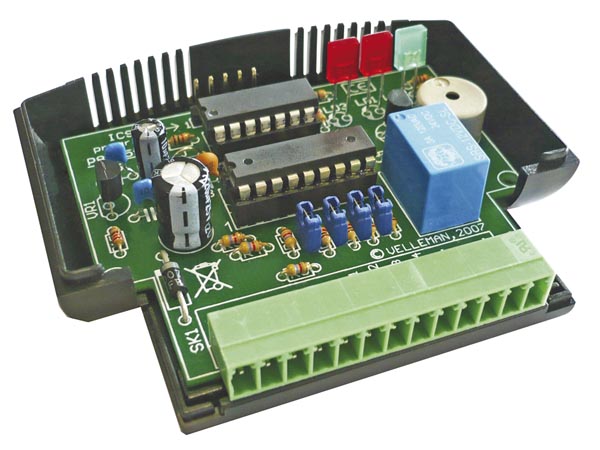

Sestavený modul.
Tento aplikační modul se může zdát malý ale je velký svým výkonem - vše záleží na Vašich programátorských dovednostech.
Nyní můžete vytvářet Vaše vlastní aplikace bez nutnosti výroby hardwaru.
Všechny pufrované vstupy a výstupy jsou pro Vás připraveny.
Modul obsahuje na desce LED, reléový výstup a bzučák.

Zhotovte si svou vlastní automatizační, řídící, automobilovou aplikaci…
Potřebujete jen jeden z našich programátorů jako VM134 nebo K8076

Vlastnosti

* 9 volně programovatelných I/O (4 in-, 5 out)
* PIC16F630 microcontroler firmy Microchip® na desce
* LED indikace pro napájení a reléový výstup
* 1 volně programovatelná LED indikace
* na desce osazený mini bzučák pro audio signály
* na desce osazený ICSP™ konektor pro programování
* PIC™ programátor podporující PIC16F630

Technické údaje

* napájení: 12V DC (nestab.) / 100mA
* 4 vstupy (napěťově senzitivní vstupy)
* vstupní signálové napětí: 5 - 24VDC, @ 4K7
* 4 NPN tranzistorové výstupy (otevřený kolektor).:
o výstupní proud tranzistorů: max. 100mA každý
o přímé buzení 12V relé možné (není třeba ochranná dioda)
* 1 reléový výstup s kontaktem NO/NC (2A)
* MCU rychlost: pevný 4MHz interní oscilátor
* rozměry: 80 x70 x 25mm / 3.15 x 2.75 x 0.98"
