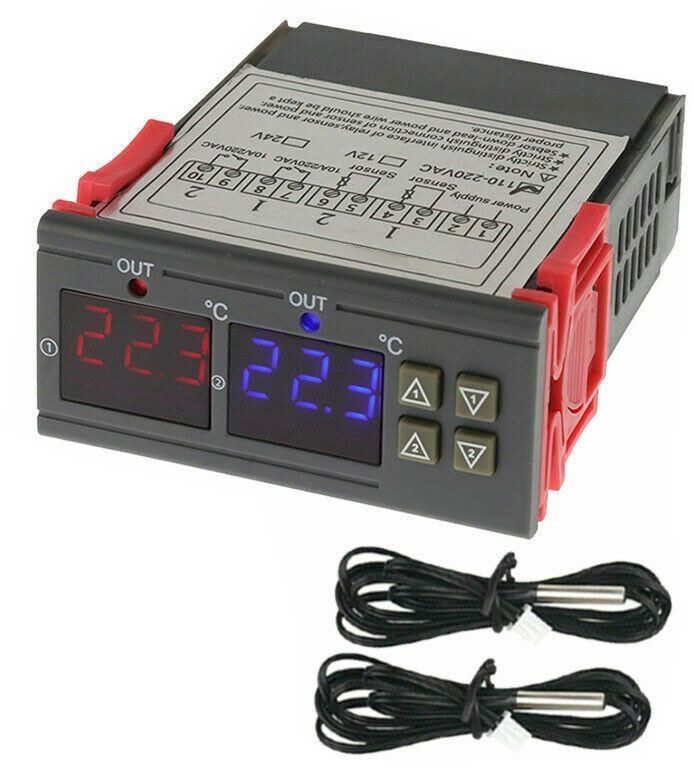

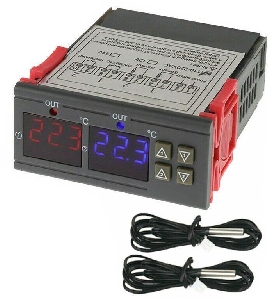

Modul duálního digitálního termostatu, rozsah -55°C až +120°C, 230V AC
Duální termostat se dvěmi externími teplotními sondami i výstupními relé.
Dva nezávislé regulátory teploty v jednom zařízení.
Umožňuje regulovat teplotu v rozmezí –55°C až +120°C s rozlišením 0.1°C.
Duální displej.

Specifikace:
Napájení: 230VAC
Příkon: 3W
Nastavitelná teplota: –55°C až +120°C
do +99,9°C s rozlišením 0.1°C, +100 až +120°C s rozlišením 1°C
Přesnost měření teploty: ±1%
Teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m, vodotěsné
Spínací kontakty relé: 230VAC 10A (odporová zátěž)
Pracovní teplota: 0 až 60°C
Rozměry: 75x34.5x85mm
Montážní otvor: 71x29mm
Hmotnost: 138g

Návod k použití:
Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2x T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne.
Sepnutí termostatu indikují LED diody OUT1 a OUT2.

Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmiledisplej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2. Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).

Současným stiskem ^1 a ^2 v režimu nastavení lze dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1na displeji) v intervalu 0 až 60min.(přednastaveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3). Zvukový alarm vysoké a nízké teploty je továrně nastaven na mezní hodnoty termostatu, tzn. –55°C/ +120°C.
Současným stiskem ^1 a ^2 na 3sec. se obnoví tovární parametry.

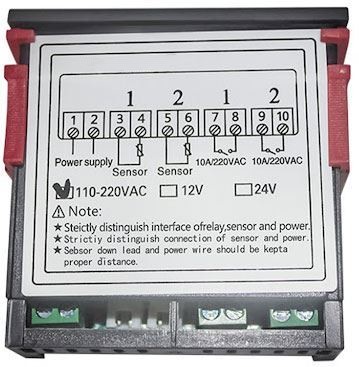

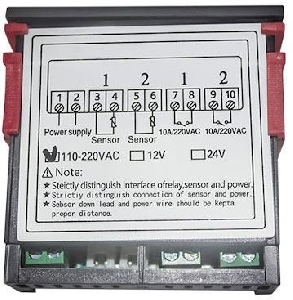

Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.

Pracovní režimy:
Oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2.
Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.

- Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
- Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
