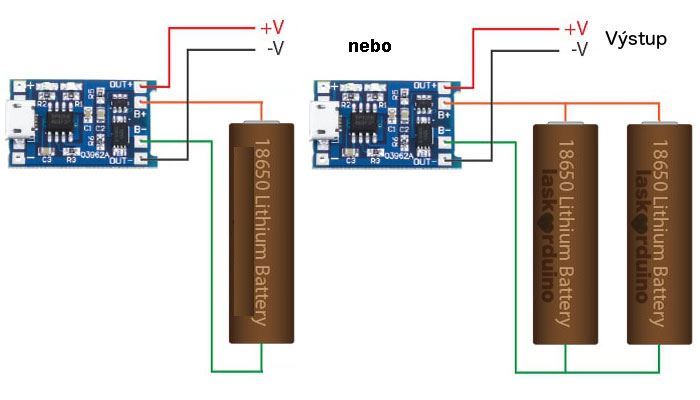

Nabíječka je určena pro nabíjení 1–2 lithiových článků s napětím 3,6V konstantním proudem 1A až do napětí 4,2V, které poté udržuje na pólech článku.

Funkce:
- nabíjení konstantním proudem. Změnou odporu Rprog. lze proud měnit v rozsahu 130mA-1A
- ukončení nabíjení po dosažení svorkového napětí článku 4,2V
- rekondiční nabíjení proudem 130mA v případě, že úroveň svorkového napětí článku je <2,9V. Po dosažení tohoto napětí modul nabíjí jmenovitým proudem až do 1A

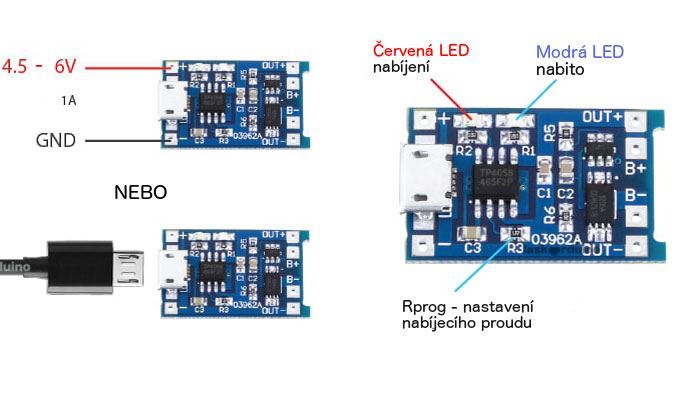

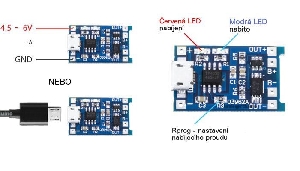

- optická kontrola stavu nabití. Červená LED signalizuje nabíjení, modrá LED ukončení nabíjení
- ochrana proti nadměrnému vybití. Při vybíjení odpojí článek od spotřebiče při svorkovém napětí <2,4V a opět jej připojí při dosažení Ubat>3V. Nabíjení takto vybitého článku je možné
- nadproudová a zkratová ochrana při vybíjecím proudu >3A

Technické parametry:

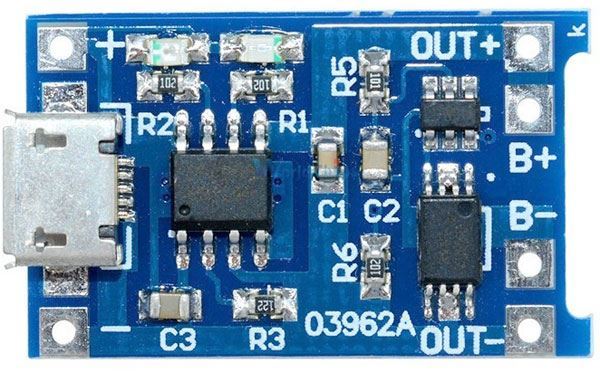

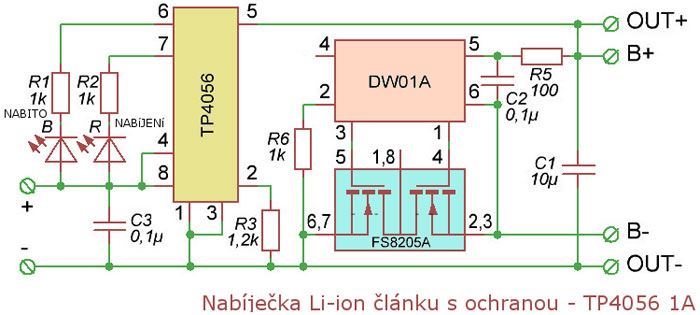

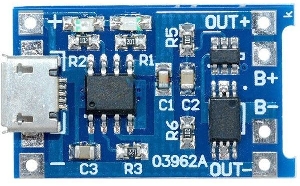

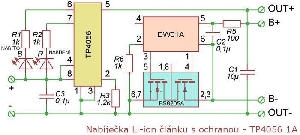

IO TP0456 + DW01A, MOSFET FS8205A
metoda nabíjení: CC/CV
vstupní napětí: 4,5–6V
vstupní konektor: micro USB
nabíjecí proud 1A (změnou odporu lze nastavit 130mA-1A)
konec nabíjení: 4,2V
rekondiční nabíjení při <2,9V
ochrana proti nadměrnému vybití, nadměrnému proudu a zkratu
rozměry 17x28mm
hmotnost 1,6g
Hodnota Rprog./nabíjecí proud
10k / 130mA
5k / 250mA
4k / 300mA
3k / 400mA
2k / 580mA
1.66k / 690mA
1.5k / 780mA
1.33k / 900mA
1.2k / 1000mA
