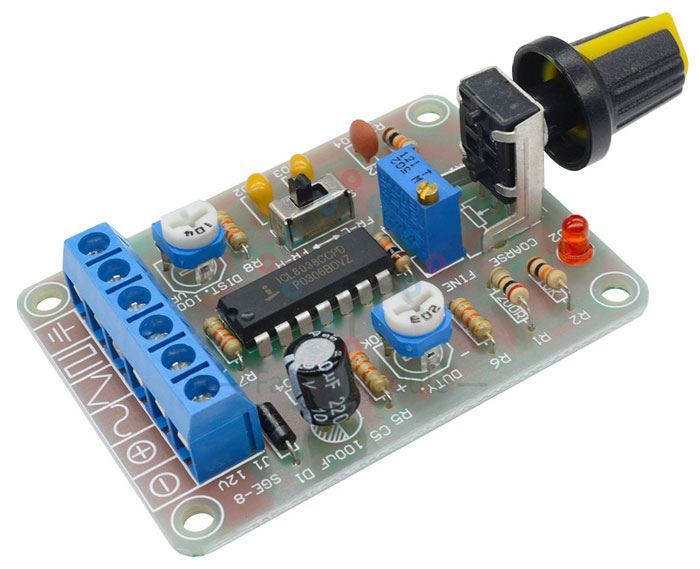

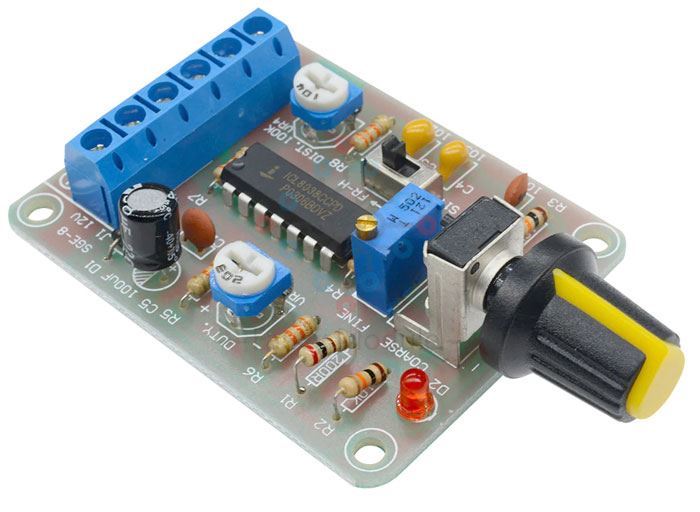

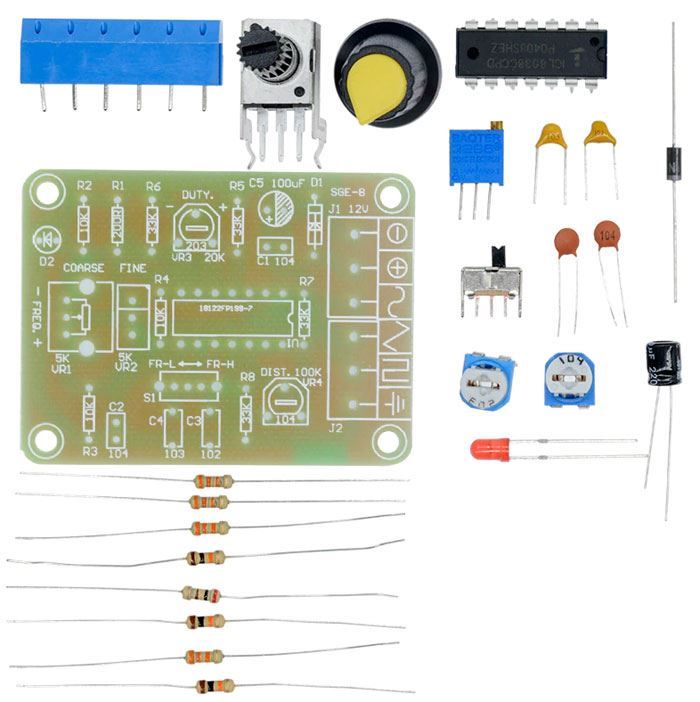

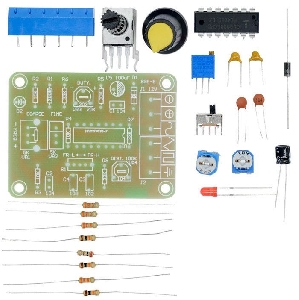

Stavebnice signálního generátoru sinusového, trojúhelníkového a obdélníkového signálu pro všestranné použití.

Specifikace:
Napájení 9–12VDC
Frekvence 50Hz-5kHz
Linearita výstupu trojúhelníku: 0,1%
Zkreslení sinusové vlny: 1%
Střída obdélníkového průběhu: 2%-98%
Rozměry: 60x45mm

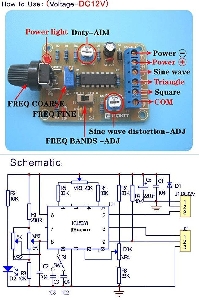

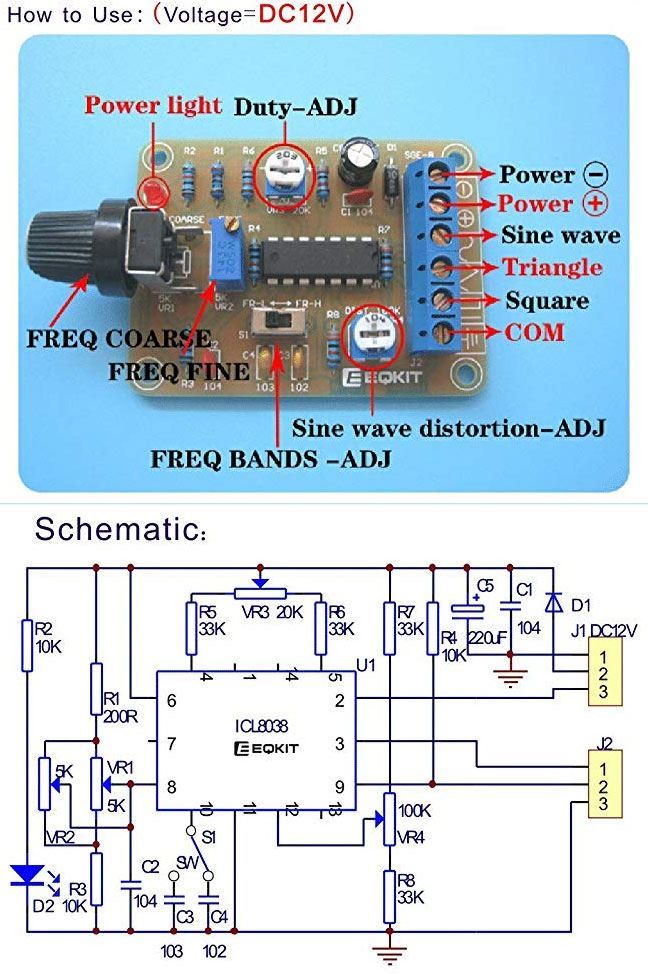

Nastavení:
Přepínačem S1 se volí frekvenční rozsah 50Hz-5kHz ve dvou stupních
Trimrem VR2 jemožno jemně doladit frekvenci výstupního signálu
Trimrem VR3 je možno nastavit střídu u obdélníkového výstupu
Trimrem VR4 je možno nastavit nejnižší zkreslení sinusového výstupu

Upozornění:
TTL výstup s obdélníkovým průběhem má otevřený kolektor, je tedy nutné použít rezistor mezi tímto výstupem a kladným napájecím pólem.
