HM181 Digitální hodiny 4xLED - stavebnice

Katalog : 5503-5167
Dostupnost : na objednávku
přidat do mého seznamu oblíbených položek
Jakmile bude položka naskladněna, přijde Vám zpráva.

Zadejte Váš email :

nastavit hlídacího psa = pošle mail jakmile bude položka naskladněna
cena eshop s DPH :94,- Kč
cena na prodejně :97,- Kč
sleva :3,09 %

množstevní slevy eshop (Kč)
počet
bez DPHvč. DPH
1 ks
78,-94,-

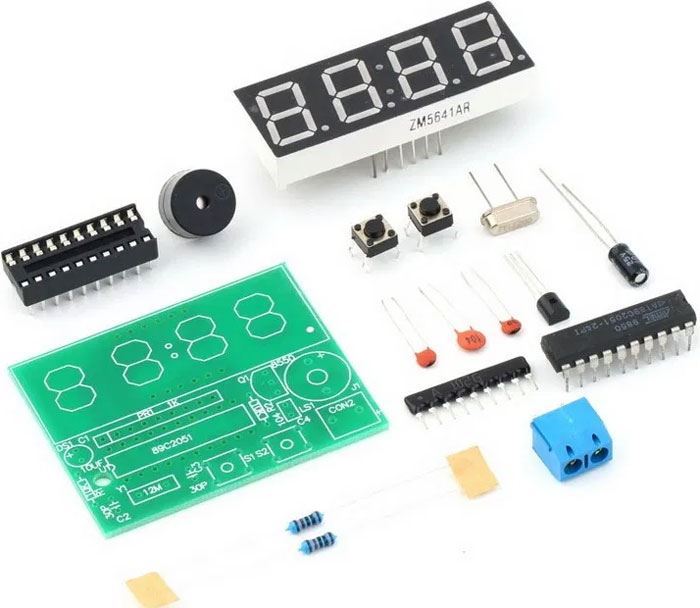

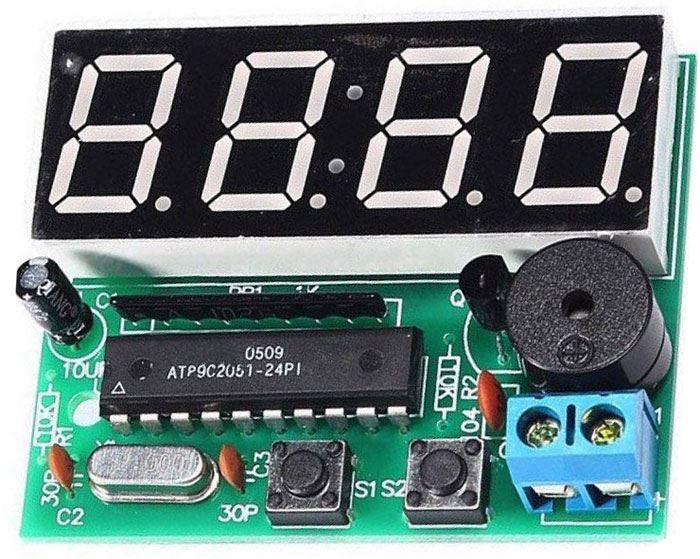

Stavebnice digitálních hodin s displejem 0,56 inch. s MCU AT89C2051 s napájením 3–5V.

Specifikace:
Napájení 3–5V
Odběr 40–50mA (v závislosti na napájecím napětí)
Zobrazení HH:MM nebo MM:SS, v režimu 24hod
2x alarm, rozlišení frekvencí pískání
řízeny krystalem 12MHz

Sestavení:

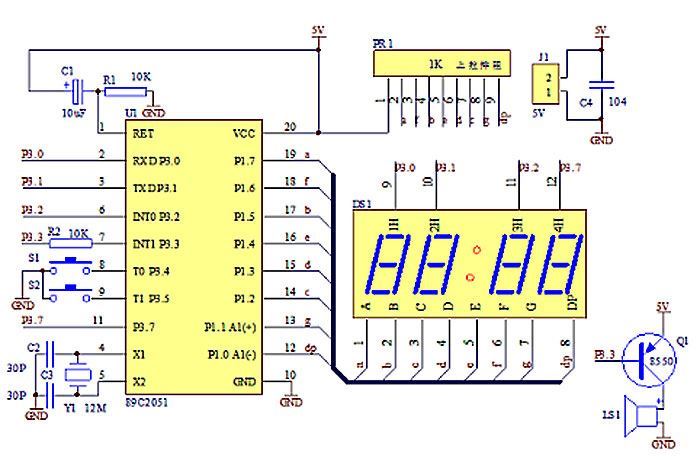

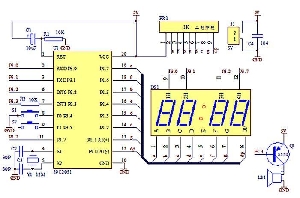

Sestavení je jednoduché díky popisu součástek na DPS. Ke stavebnici je dodáváno schéma.

Nastavení:
Posestavení připojte napájení 5V (pozor na polaritu, stavebnice nemá ochranu proti přepólování). Na displeji se objeví údaj 12:59.

Pro vstup do režimu nastavení dlouze stiskněte tlačítko S1(levé).V levé části displeje se zobrazí písmena A-H, v pravé části hodnota:

A: hodiny 00–23
B: minuty 00–59
C: zvuková signalizace každou hodinu ON/OFF (1=ON, 0=OFF)
D: alarm č.1 ON/OFF (1=ON, 0=OFF)
E: hodiny 1. budíku 00–23
F: minuty 1. budíku 00–59
G: alarm č.2 ON/OFF (1=ON, 0=OFF)
H: hodiny 2. budíku 00–23
I: minuty 2. budíku 00–59

Krátkým stiskem tlačítka S1 se posouvá mezi jednotlivými parametry (A-H), tlačítkem S2 se nastavují hodnoty.

Stiskem tlačítka S2 mimo režim nastavení lze přepínat zobrazení HH:MM s MM:SS, dlouhým stiskem lze vynulovat sekundy pro přesnou synchronizaci času
