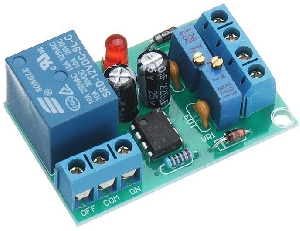

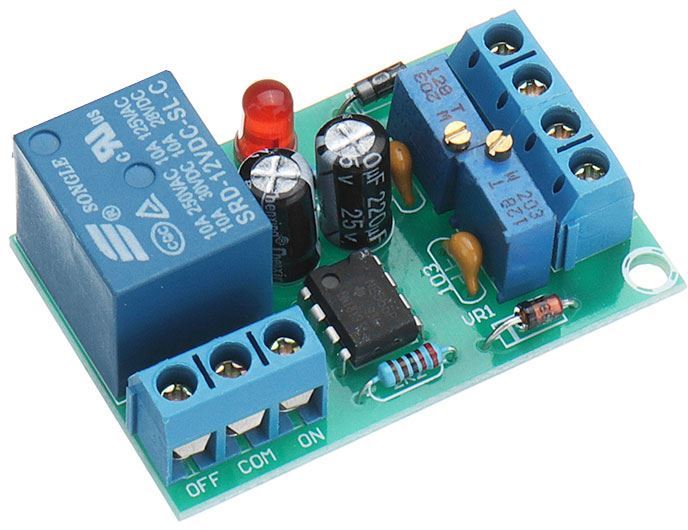

Stavebnice modulu pro kontrolu nabíjení baterie 12V.

Stavebnice je primárně určena pro připojení nabíječky ke kontrolované baterii v nastaveném rozsahu jejího svorkového napětí, ale lze jej využít i pro jiné účely, např. pro paralelní propojení dvou baterií pouze při jejich nabíjení nebo připojení spotřebiče k baterii jen pokud je nabíjena ze zdrojové soustavy, např. trojkombinační lednici v karavanu.
Nabízí tedy všestranné využití s cílem ochránit zdrojovou baterii proti nadměrnému vybití nebo přebití.

Specifikace:
Napájení: 12VDC z kontrolované baterie
Napěťový rozsah pro sepnutí relé: 12,4 až 14,8V
Max. zatížení kontaktu relé: 230VAC/10A
Rozměry: 50x32x18mm

Nastavení:

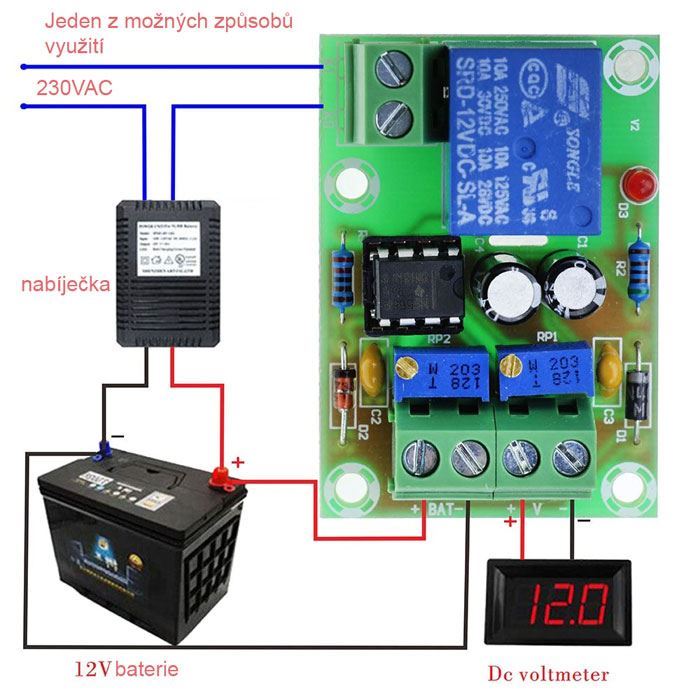

Připojte modul k měřené baterii a voltmetru.

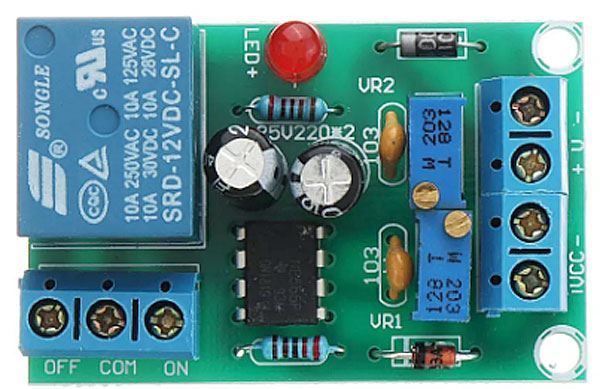

Trimrem RP1 nastavte spodní hranici pro sepnutí relé
Trimrem RP2 nastavte horní hranici pro sepnutí relé
