HMA1055 Ethernet modul pro Arduino

Katalog : 5505-204
Dostupnost : na objednávku
přidat do mého seznamu oblíbených položek
Jakmile bude položka naskladněna, přijde Vám zpráva.

Zadejte Váš email :

nastavit hlídacího psa = pošle mail jakmile bude položka naskladněna
cena eshop s DPH :266,- Kč
cena na prodejně :275,- Kč
sleva :3,27 %

množstevní slevy eshop (Kč)
počet
bez DPHvč. DPH
1 ks
220,-266,-

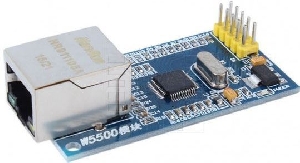

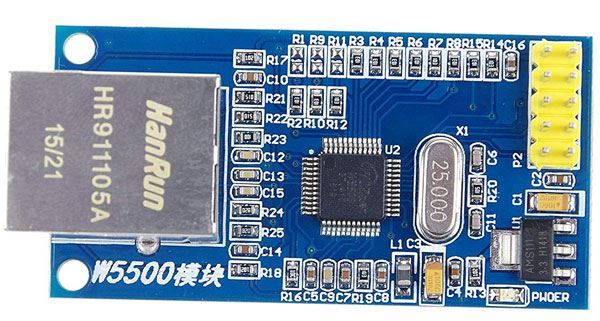

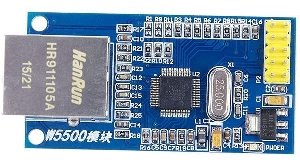

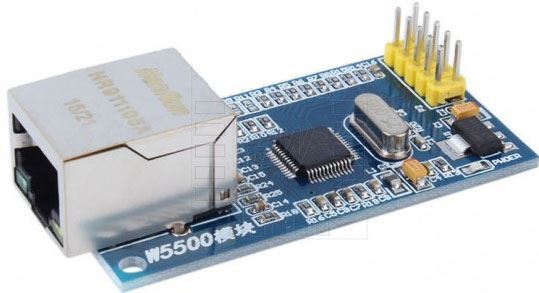

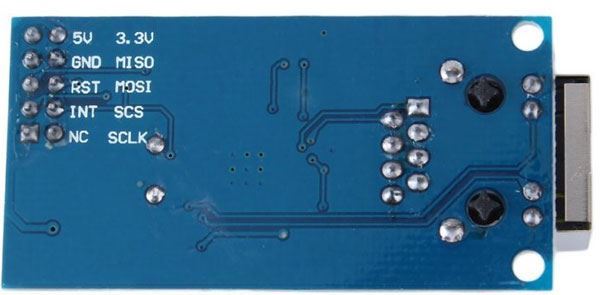

W5500 je ethernetový modul, který je založen na novém typu čipu W5500.
Čip W5500 je pevný ethernetový řadič s integrovaným TCP / IP, který umožňuje snadné připojení k internetu pro vestavěné systémy pomocí rozhraní Serial Peripheral Interface (SPI).
W5500 nejlépe vyhovuje uživatelům, kteří potřebují stabilní připojení k internetu, pomocí jediného čipu pro implementaci protokolu TCP / IP Stack, 10/100 Ethernet MAC a PHY. Jednotka TCP / IP s pevným připojením podporuje protokoly TCP, UDP, IPv4, ICMP, ARP, IGMP a PPPoE, … které byly odzkoušeny v mnoha různých aplikacích.
W5500 používá jako paměť pro datovou komunikace interní vyrovnávací paměť 32 kB.
Pomocí W5500 mohou uživatelé implementovat potřebnou ethernetovou aplikaci pomocí jednoduchého soketového programu, namísto výroby komplexníhoet­hernetového řadiče.
Je možné použít současně 8 nezávislých hardwarových zásuvek.
SPI (Serial Peripheral Interface) je k dispozici pro snadnou integraci s externím MCU.
Model W5500 SPI podporuje rychlost 80 MHz a nový účinný protokol SPI, takže uživatelé mohou provádět vysokorychlostní síťovou komunikaci.
Aby se snížila spotřeba energie systému, W5500 poskytuje WOL (Wake on LAN) a režim vypnutí.

Funkce:
Podporuje hardwarové protokoly: TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Podporuje současně 8 nezávislých zásuvek
Podporuje režim vypnutí
Podporuje Wake on LAN přes UDP
Podporuje vysokorychlostní sériové periferní rozhraní (SPI MODE 0, 3)
Interní paměť 32 kB pro vyrovnávací paměti Tx / Rx
10BaseT / 100BaseTX Ethernet PHY vložen
Podpora automatického vyjednávání (Full and half duplex, 10 a 100)
Nepodporuje fragmentaci protokolu IP
3.3V provoz s tolerancí signálu 5V I / O
LED výstupy (Full / Half duplex, Link, Speed, Active)

Specifikace:
Velikost modulu: 55 mm x 28 mm
Napájení: 3,3V / 5V
Frekvence hodin SPI (MAX): 80MHz
Pracovní proud (cca): 128mA
