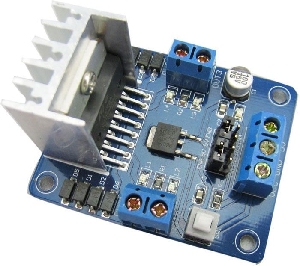

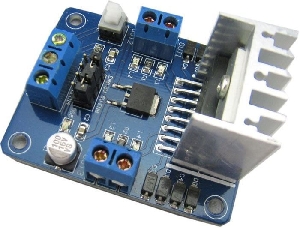

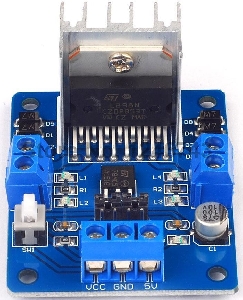

Driver, duální řadič pro krokový motor s L298N.
Může řídit jeden 2-fázový krokový motor, jeden 4-fázový krokový motor nebo dva DC motory.
Modul má vestavěný 5V stabilizátor, při použití napětí 7–35V je tento zdroj vhodný pro napájení, ale lepší jepoužívat externí 5V napájení, pokud napájení motoru přesáhne 12V.

Zapojení:
IN1, IN2 – řízení motoru 1
IN3, IN4 – řízení motoru 2
ENABLE A – aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B – aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 – zapojení motor 1
OUT3, OUT4 – zapojení motor 2
+12V – silové napájení obou motorů
+5 V – napájení logiky modulu
GND – zem
Specifikace
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál: 2A(MAX)
Max. výkon: 25W
Rozměry: 43x43x27 mm
